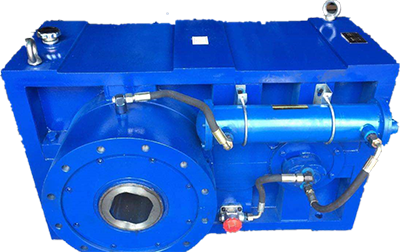

ZLYJ塑料擠出機減速機

一、概述：

" 1、本產品設計是按JB/T8853-2001所規定的各項技術規范執行。

2、本產品是為塑料螺桿擠出機配套設計的高精度硬齒面帶推力座的傳動部件。

3、本產品使用范圍：高速軸轉速不大于1500轉/分鐘。齒輪傳動圓周速度不大于20米/秒。工作環境溫度-40℃~45℃，如果低于0℃，啟動前潤滑油應預熱至0℃以上，本產品可用于正、反兩個方向運轉，但部分機型高速軸帶單向油泵，默認方向：面對輸出軸，輸出軸為順時針旋轉。如方向改變，請?jiān)谟嗀洉r(shí)說明。"

二、適用范圍：

1、齒輪和軸類零件采用了高強度合金鋼材質。齒輪經滲碳、淬火、磨齒工藝加工。齒輪精度為GBl0095-88.6級。齒面硬度HRC58-62。

2、在空心輸出軸前端配置有超規格的推力軸承，承受螺桿的工作后座力。軸承和油封等主要標準件皆采用國內品質優良的產品，也可根據用戶需要配裝進口產品。

3、整機具有體積小、承載能力高、傳動平穩、噪聲低、效率高等特點。產品性能已達到國世界先進水平，可替代同類進口產品使用

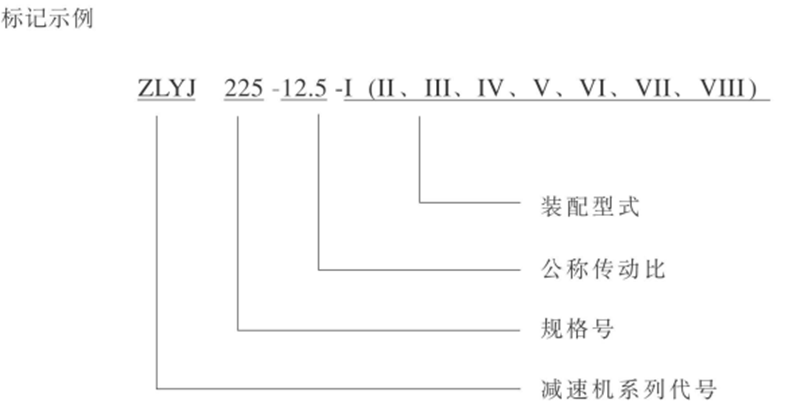

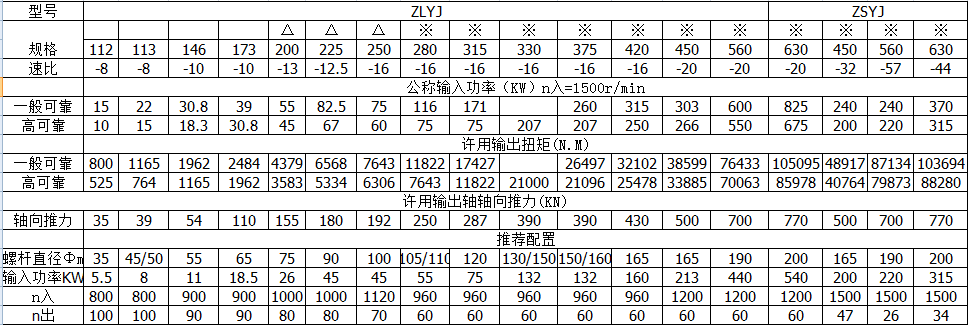

三、減速機的型號及相關參數：

注：1、△-帶冷卻，※-帶冷卻和強制油循環。112、133、146、173按高可靠預選用時不需帶冷卻。

2、表列輸入功率和輸出扭矩已考慮工況系數，可直接選用。

3、表列輸出扭矩是主要選型依據。傳動比可按用戶需要調整。ZLYJ的i為6.3—20
